Skanery laserowe są dziś jednym z najważniejszych narzędzi stosowanych w pomiarach przestrzennych budynków, infrastruktury i obiektów przemysłowych. Dzięki nim możliwe jest bardzo szybkie i dokładne odwzorowanie rzeczywistej geometrii obiektu w postaci cyfrowych danych. Technologia ta znajduje zastosowanie m.in. w architekturze, budownictwie, inżynierii oraz przy dokumentacji obiektów zabytkowych. Aby w pełni zrozumieć możliwości tej metody, warto wiedzieć, jak działa skaner laserowy i w jaki sposób powstają dane pomiarowe.
Czym jest skaner laserowy i do czego służy
Skaner laserowy to urządzenie pomiarowe, które służy do bardzo dokładnego określania położenia punktów w przestrzeni. Podczas pracy skaner emituje wiązkę lasera w wielu kierunkach, mierząc odległość do powierzchni znajdujących się w jego zasięgu.
Na podstawie tych pomiarów tworzony jest trójwymiarowy zapis obiektu w postaci chmury punktów – zbioru milionów punktów pomiarowych, które odzwierciedlają stan rzeczywisty. Dane te mogą być później wykorzystane do tworzenia dokumentacji technicznej, modeli 3D, modeli BIM czy analiz geometrycznych budynków i konstrukcji.
Na jakiej zasadzie mierzy odległość
Pomiar odległości w skanerze laserowym opiera się na analizie czasu lub fazy powrotu promienia laserowego odbitego od powierzchni obiektu. Urządzenie wysyła impuls światła laserowego, który po odbiciu wraca do czujnika w skanerze.
Na podstawie czasu, jaki upłynął pomiędzy wysłaniem a odbiorem sygnału, urządzenie oblicza dokładną odległość do danego punktu. Proces ten wykonywany jest setki tysięcy lub nawet miliony razy na sekundę, dzięki czemu możliwe jest bardzo szybkie zebranie ogromnej liczby pomiarów.
Jak powstaje chmura punktów podczas skanowania
Podczas skanowania urządzenie obraca się w poziomie wysyłając jednocześnie promienie laserowe w pionie. Laser zbiera dane profilowo, a jego obrót pozwala zebrać dane wokół niego. Każdy pomiar zapisuje współrzędne punktu w przestrzeni oraz odległość od skanera. Każdy pojedynczy punkt ma swoje określone XYZ w przestrzeni.

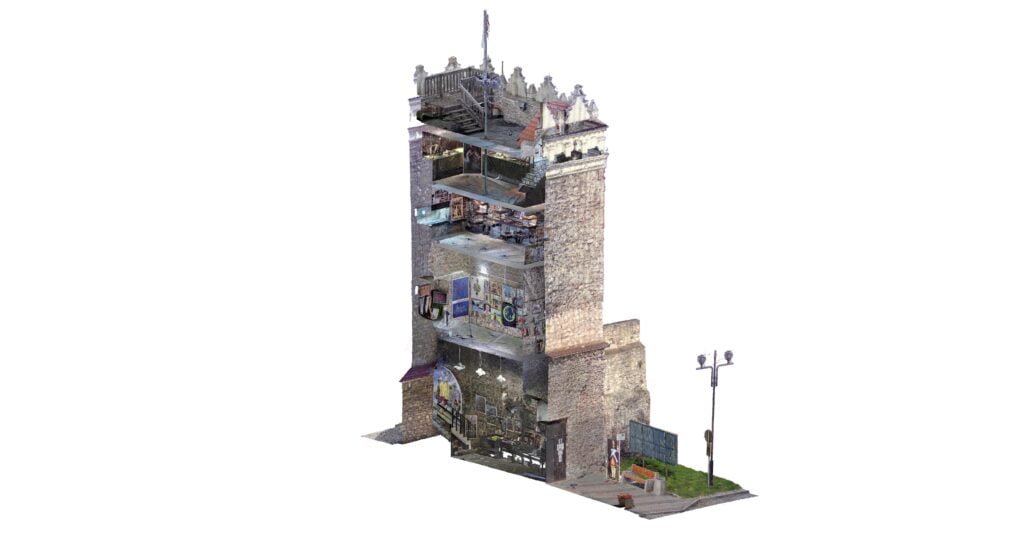

Zebrane punkty tworzą tzw. chmurę punktów, czyli cyfrową reprezentację powierzchni obiektu. Im więcej punktów zostanie zarejestrowanych, tym wierniej odwzorowana jest geometria budynku lub konstrukcji.
Od czego zależy dokładność skanera laserowego
Dokładność pomiarów zależy od kilku czynników. Najważniejsze z nich to jakość i klasa zastosowanego skanera, metoda pomiaru odległości oraz odległość od mierzonego obiektu.
Istotne są także warunki pomiarowe, takie jak stabilność ustawienia urządzenia, oświetlenie czy właściwości powierzchni skanowanego obiektu. Najwyższej klasy skanery potrafią osiągać dokładność poniżej 1mm, co przekłada się na rzetelność danych i brak wątpliwości w przypadku realizowania projektów na podstawie chmury punktów.
Zasięg, gęstość punktów i czas skanowania
Skanery laserowe różnią się między sobą parametrami technicznymi, takimi jak zasięg pomiaru, liczba punktów rejestrowanych w ciągu sekundy czy czas potrzebny na wykonanie jednego skanu.
Zasięg urządzenia może wynosić od kilkudziesięciu do nawet kilkuset metrów. Ma to kluczowe znaczenie w przypadku wysokich, skomplikowanych elewacji budynku. Często wysokie elewacje musimy zeskanować będąc mocno oddalonym od elewacji, tak aby kąt padania wiązki laserwa był maksymalnie zbliżony do kąta prostego. Dodatkowo często wykorzystuje się zabudowę sąsiednią, z niej skanuje się elementy które nie są widoczne z poziomu terenu. Wtedy daleki zasięg urządzenia jest niezbędny.
Gęstość punktów określa natomiast, jak szczegółowa będzie chmura punktów. Większa liczba punktów daje wierniej oddany obraz obiektu, ale jednocześnie wydłuża czas skanowania i zwiększa ilość danych do przetworzenia. Gęstość nie wpływa na dokładność pomiaru, a na ilość danych która zostanie pobrana i oddana inwestorowi.
Co utrudnia pomiar laserowy
Choć skanowanie laserowe jest bardzo zaawansowaną technologią, istnieją czynniki, które mogą utrudniać pomiar. Do najczęstszych należą powierzchnie silnie odbijające światło, takie jak szkło czy polerowany metal.
Problematyczne mogą być także elementy bardzo ciemne, pochłaniające wiązkę lasera lub przezroczyste, a także ruchome obiekty znajdujące się w zasięgu skanera. Z tymi ostatnimi jesteśmy w stanie poradzić sobie, na etapie prac biurowych.
Na jakość pomiaru mogą również wpływać warunki atmosferyczne, takie jak deszcz, mgła czy silne nasłonecznienie. Warto wybierać dni bez deszczu, mgły i śniegu.
Rodzaje skanerów laserowych

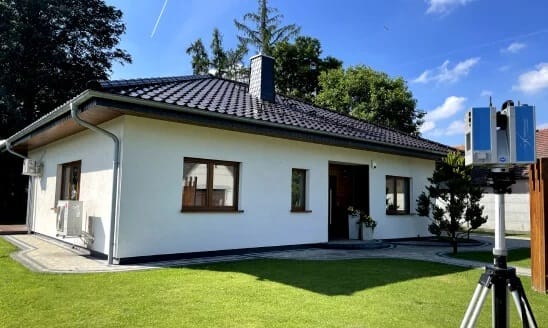

Na rynku dostępnych jest kilka typów skanerów laserowych, które różnią się konstrukcją i przeznaczeniem. Najczęściej stosowane w budownictwie są naziemne skanery laserowe (TLS), ustawiane na statywie i wykorzystywane do skanowania budynków lub wnętrz. Różni je głównie dokładność pomiaru, zasięg i ilość danych na sekundę. Warto zwrócić uwagę na etapie wyboru wykonawcy czy dokładność i ilość punktów będzie wystarczająca i będzie umożliwiała wykonanie projektu na jej podstawie. Szczególnie ma to znaczenie w przypadku większych, bardziej skomplikowanych budynków.
Istnieją również mobilne systemy skanowania montowane na pojazdach oraz skanery instalowane na dronach, wykorzystywane do pomiarów dużych obszarów. Każdy z tych systemów ma swoje zastosowania i różni się sposobem zbierania danych.
Co dzieje się z danymi po skanowaniu
Po zakończeniu pomiarów dane z poszczególnych stanowisk skanera są łączone w jeden wspólny model przestrzenny. Proces ten nazywa się rejestracją chmur punktów. Ten etap jest najważniejszy podczas opracowywania chmury punktów i od niego zależy finalna dokładność skanu 3D. Podczas rejestracji danych, pomiędzy stanowiskami powstaje błąd “złożenia”.
Im dokładniejszy skaner, tym dokładniej jesteśmy w stanie rejestrować skany względem siebie. Przykładowo jeżeli skaner ma wyjściową dokładność na poziomie 5mm i każde ze stanowisk ma taką dokładność, to na całym projekcie ten błąd nam się będzie kumulował, ponieważ oprogramowanie będzie musiało uśredniać błąd pomiędzy każdym stanowiskiem. Taka chmura punktów może znacząco odbiegać od stanu rzeczywistego i przekłamywać wyniki.
Następnie dane są oczyszczane – filtrowane – z niechcianych punktów tj. przechodnie, szyby i lustra.
Następnie zarejestrowana i przefiltrowana chmura punktów, może zostać wykorzystane do tworzenia rysunków technicznych, modeli 3D lub modeli BIM. W zależności od potrzeb klienta chmura punktów może być także poddana analizom geometrycznym lub pomiarom kontrolnym.
Podsumowanie
Skaner laserowy to zaawansowane urządzenie pomiarowe, które umożliwia bardzo szybkie i dokładne odwzorowanie rzeczywistych obiektów w formie cyfrowej. Dzięki pomiarowi milionów punktów w krótkim czasie powstaje szczegółowa chmura punktów przedstawiająca geometrię budynku lub konstrukcji. Dokładność i jakość danych zależą od parametrów urządzenia, warunków pomiarowych oraz właściwości skanowanej powierzchni. Zebrane dane mogą być następnie wykorzystane do tworzenia dokumentacji technicznej, modeli 3D lub analiz inżynierskich. Kluczowe również jest zwrócenie uwagi na klasę urządzenia pomiarowego. Im wyższa dokładność wyjściowa urządzenia, tym wyższa dokładność opracowanej chmury punktów, a tym samym projektu który na jej podstawie realizujemy
